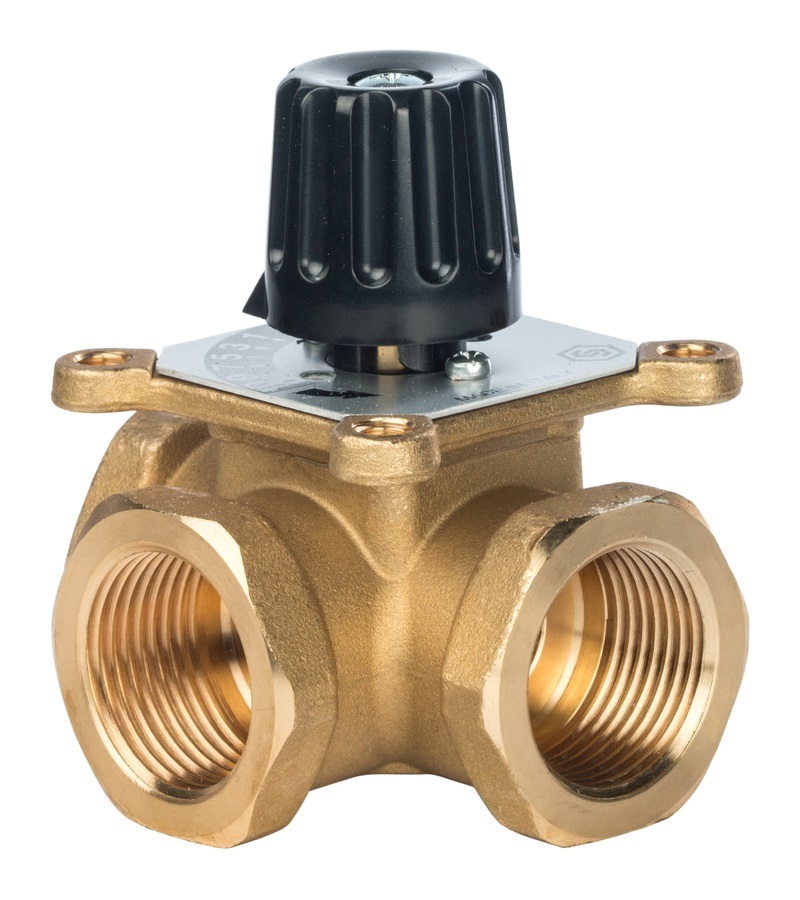

Трёхходовой 3-х ходовой смесительный клапан Stout 3/4" KVs 6 м3/ч SVM-0003-012002

Трёхходовой 3-х ходовой смесительный клапан Stout 3/4" KVs 6 м3/ч SVM-0003-012002 представляет собой трёхходовой смесительный моторный поворотный клапан и предназначен для регулирования температуры теплоносителя, горячей воды или воздуха помещения в системах отопления и горячего водоснабжения зданий.

Управление

Может управляться вручную или приводится в действие электроприводами Stout. Пропускная способность трёхходового клапана Стаут 3/4" (SVM-0003-012002) составляет 6 м3/час.

Условия эксплуатации

Рабочей средой может служить вода или водные растворы гликолей (до 50%) с температурой до +110°C и давлением до 10 бар.

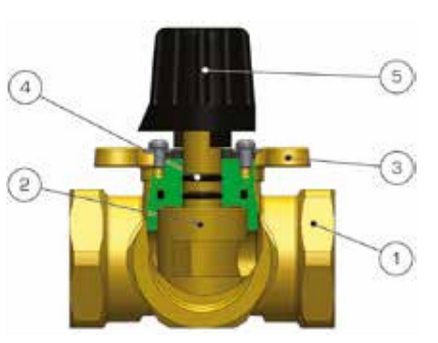

Конструкция

Клапан снабжён чёрной рукояткой и шкалой с 7-ю делениями: 0, 1, 3, 5, 7, 9, 10. Смеситель имеет два входных патрубка с внутренней резьбой размера 3/4" для подвода смешиваемой среды и один выходной того же диаметра.

Монтаж

3-х ходовой смесительный поворотный клапан может устанавливаться в любом положении, кроме позиции электроприводом вниз. Направление движения проходящей через клапан среды должно совпадать с направлением стрелок на его корпусе. Уплотнение резьбовых соединений следует выполнять материалами в соответствии с требованиями CП 73.1330.2012 «Внутренние санитарно-технические системы зданий».

При установке электропривода на клапан рукоятка ручного управления с клапана удаляется.

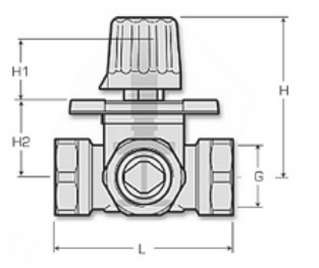

Размеры

Технические характеристики
