Термостат Stout WTC-ES накладной STE-0006-000001

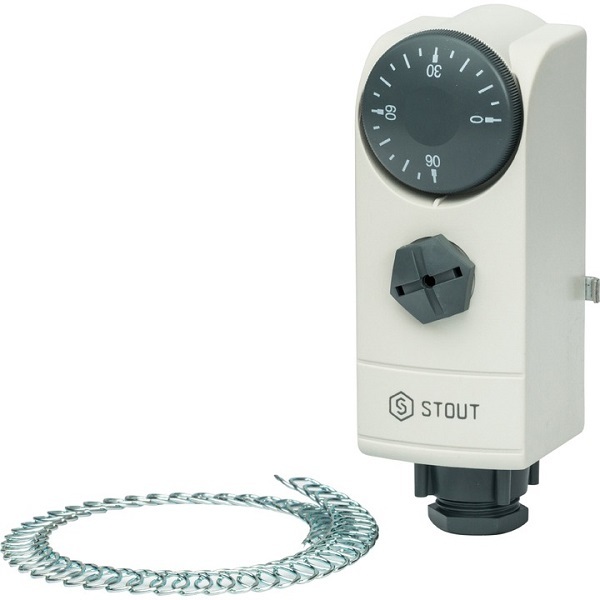

Комнатный накладной термостат Stout WTC-ES STE-0006-000001 используется для контроля температуры теплоносителя в системах отопления. Он устанавливается на трубопроводах (до 2") систем отопления и отключает насосы и горелки при достижении установленной температуры. В комплект поставки входит термостат и пружина для крепления термостата на трубопроводах.

Принцип работы

Функционирование термостата STE-0006-000001 основано на принципе теплового расширения жидкости, находящейся в специальной капсуле. Жидкость в капсуле реагирует на изменения температуры изменением объёма. Это расширение передается на переключатель реле, который замыкает или размыкает электрические контакты.

Материалы

Корпус термостата выполнен из пластик ABS V0 и гальванизированной стали.

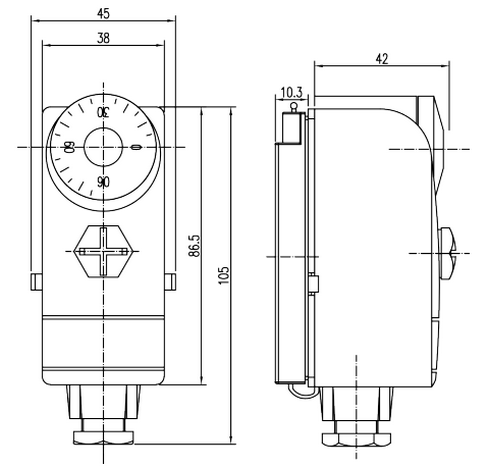

Габариты

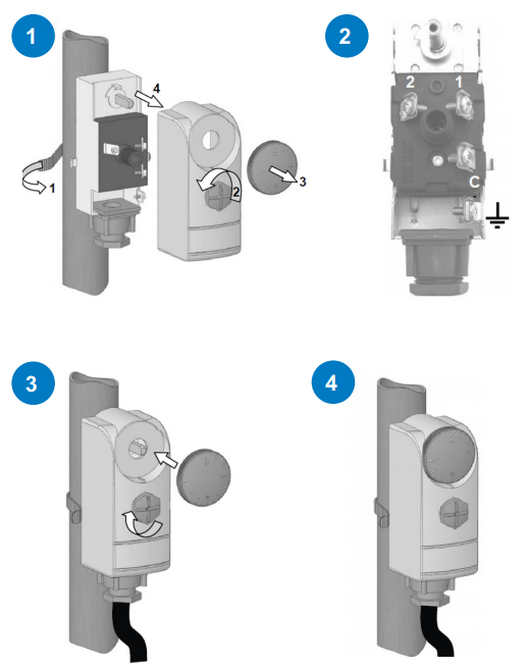

Монтаж

Накладной термостат крепится к трубам при помощи крепежной пружины, так чтобы был обеспечен контакт между поверхностью трубы и капсулой с чувствительным элементом. Для обеспечения контакта рекомендуется применять термопасту. Закрепите термостат на трубопроводе при помощи пружины (1). Выкрутите фиксирующий винт (2) и извлеките установочную ручку (3). Снимите защитную крышку (4). Произведите электрические подключения в соответствии с электрической схемой. Соберите термостат, произведя действия пункта 1 в обратном порядке Установите контрольную температуру при помощи установочной рукоятки.

Технические характеристики

Производитель	Stout
Серия	STE-0006
Артикул	STE-0006-000001
Модель	WTC-ES
Тип	термостат
Вид термостата	накладной
Область применения	системы отопления
Диапазон регулирования температуры	от +30°C до +90°C
Точность срабатывания	±5°С
Коммутируемая мощность	16(4)А, 250В~
Степень пылевлагозащиты	IP40
Температура транспортировки и хранения	от -10°C до +40°C
Длина крепёжной пружины	230 мм
Вес	180 г
Страна производства	Франция
Страна-родина бренда	Италия/Россия
Официальная гарантия производителя	1 год
