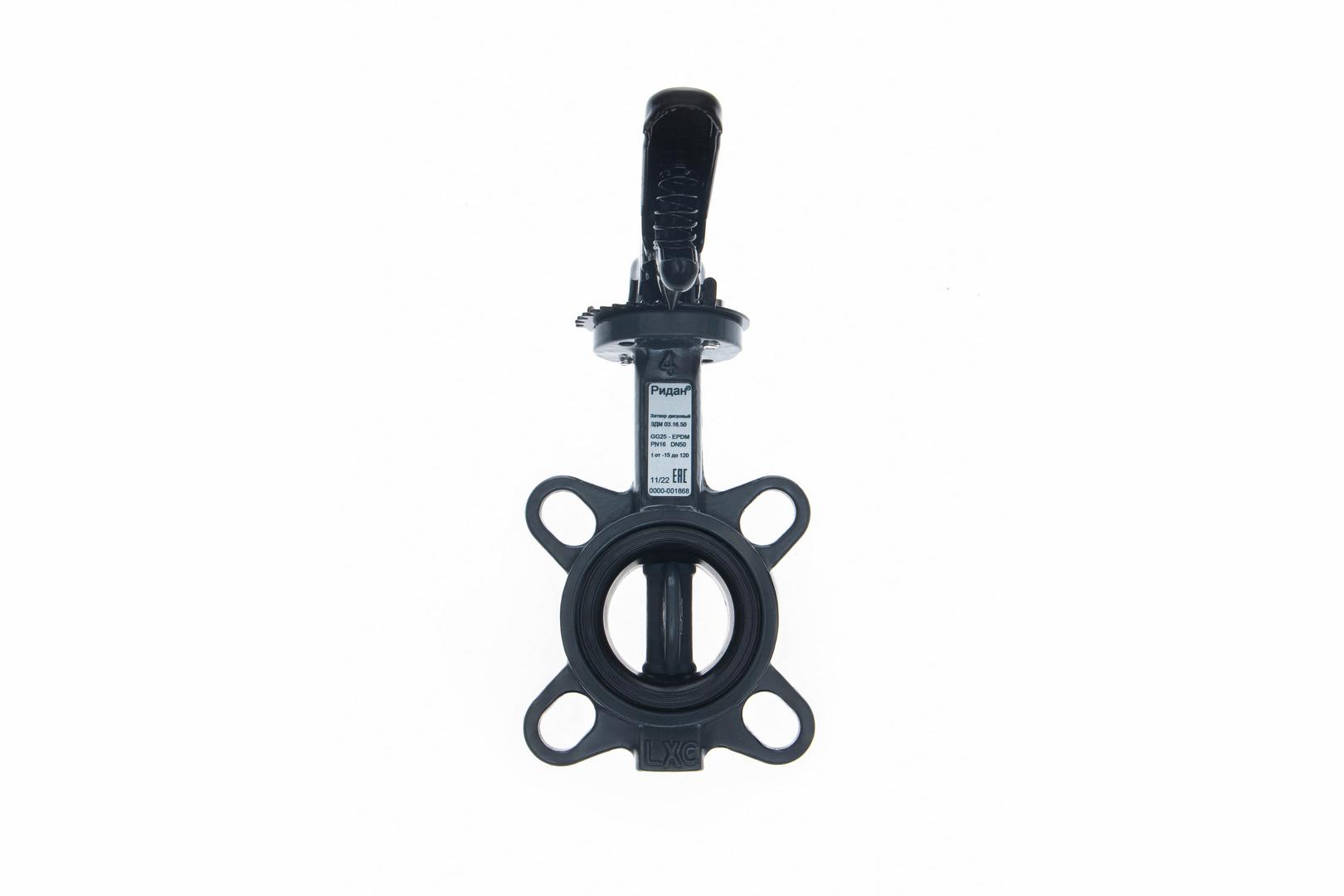

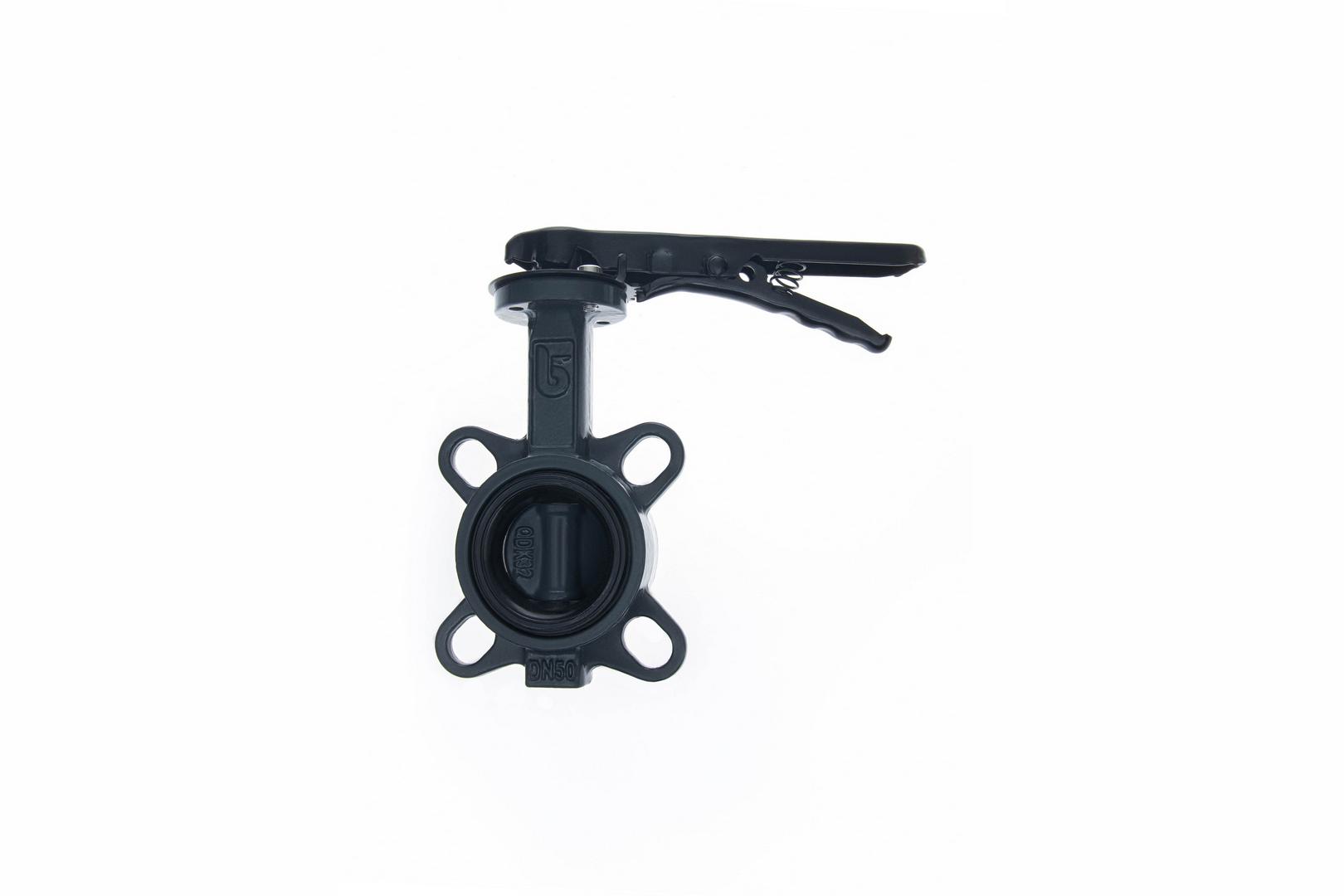

Затворы дисковые Ридан
- Исполнение: с рукояткой
- Рабочая среда: Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
- Номинальный диаметр (DN), мм: 65
- Номинальное давление (PN), бар: 16
- Температура рабочей среды, °С: от -15 до +120
- Материал корпуса: Указан на информационной табличке (Чугун GJL250 / Чугун GJL400)
- Температура окружающей среды, °С: от -15 до +70
- Тип присоединения к трубопроводу: Центрирующие проушины
- Масса, кг, не более: 2,4
- Герметичность затвора (объем протечки / класс герметичности): ГОСТ 9544-2015 Класс А
- A, мм: 46
- D, мм: 136
- B, мм: 69
- R, мм: 17
- Материал уплотнения: EPDM
- Пробное (испытательное) давление согласно ГОСТ 356, бар: 1,5PN
- ?C, мм: 102
- Z, мм: 27
- Максимальное рабочее давление среды при температуре +20С (Рр), бар: 16
- Дополнительные требования: Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
- Назначенный ресурс работы: 2500 циклов открыть-закрыть в течение 24 месяцев со дня запуска в эксплуатацию.
- Условия транспортировки и хранения: Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
- F1, мм: 193
- ?Y, мм: 65
