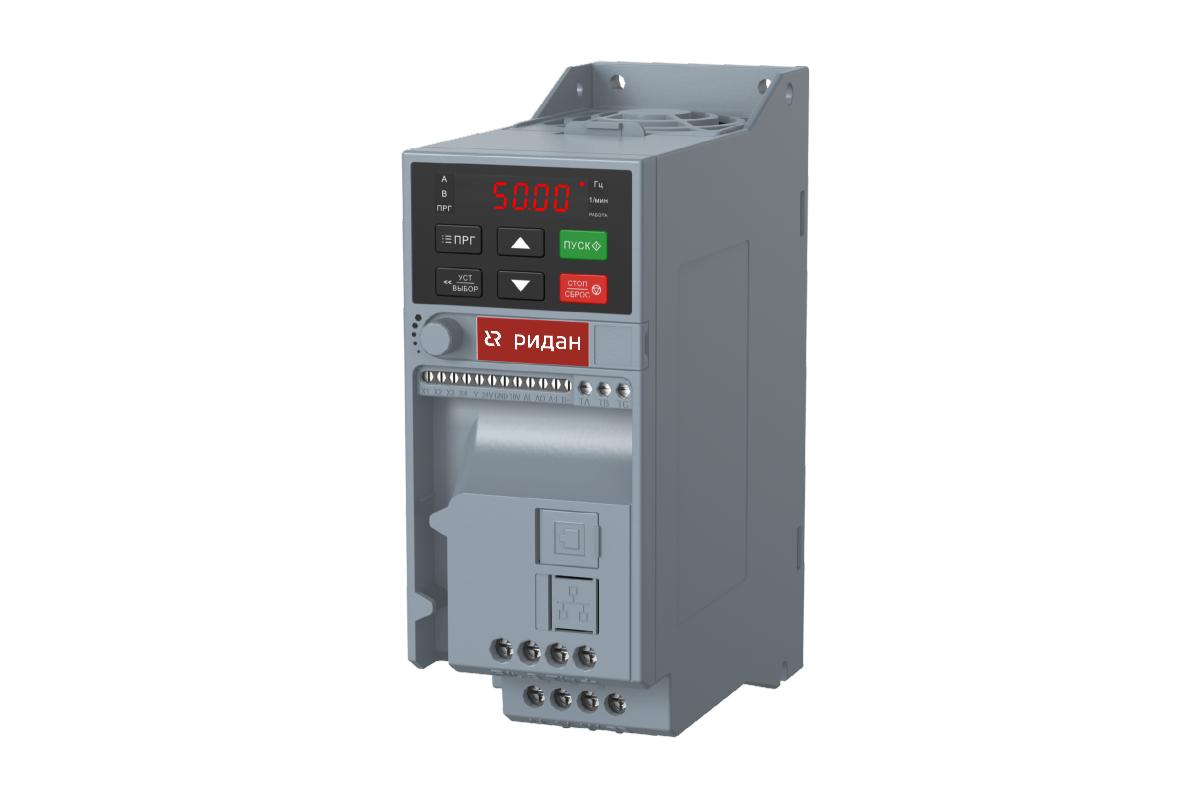

Преобразователь частоты Ридан RF-51
- Дисплей: Встроенный цифровой однострочный дисплей, опциональный выносной цифровой двухстрочный дисплей (возможность копирования параметров)
- Корпус: IP20 (принудительное возд. охлаждение)
- Температура хранения, °С: –40 ... +60
- Масса, кг: 6
- Аналоговый вход: 1 аналоговый вход по напряжению и току
- Аналоговый выход: 1 аналоговый выход по току и напряжению
- Монтаж: Настенный, шкафной
- Номинальная мощность, кВт: 22
- Номинальный выходной ток, А: 45
- Ток перегрузки, А: 67,5
- Напряжение, В: Вход 3?380, выход 3?380
- Выходное напряжение: 0–100 % входного напряжения (при нормальных условиях, ошибка меньше 5 %)
- Номинальное выходное напряжение: Можно установить от 50 до 100 % от входного напряжения. 100 % при использовании функции компенсации напряжения питания
- Тормозной ключ: встроенный
- Дроссель: внешний
- Перегрузочная способность по току от номинального значения: 150% в течении 1 мин, 180% в течении 5 с, 200% в течении 0,5 с
- Частота сети, Гц: 50/60 ±5 %
- Допустимые отклонения: Коэффициент дисбаланса напряжения <3% Степень искажения соответствует требованиям IEC61800-2
- Коэффициент мощности (cos ?): ? 0,94 (с дросселем в звене постоянного тока)
- КПД инвертора, %: ? 96
- Выходная частота, Гц: 0–200 (режим VVC+), 0–299 (режим U/f)
- Точность регулирования частоты на выходе, %: ± 0,5 от максимального значения частоты
- Тип двигателя: Асинхронный двигатель, синхронный двигатель с постоянными магнитами (PMSM)
- Режим управления двигателем: U/f без обратной связи, векторное управление без датчика положения
- Тип модуляции: Оптимизированная пространственно-векторная ШИМ
- Частота ШИМ, кГц: 1–16
- Диапазон регулирования скорости: Векторное управление без о/c: 1:100 при номинальной нагрузке
- Точность поддержания установившейся скорости: Векторное управление без о/c: ? 2 % от номинальной синхронной скорости
- Пусковой момент: Векторное управление без о/c: 150 % от номинального момента при 0,5 Гц
- Скорость реакции на изменение момента: Векторное управление без о/c: <20 мс
- Точность поддержания частоты: Цифровое задание: ± 0,01 % от максимальной частоты. Аналоговое задание: ± 0,2 % от максимальной частоты
- Шаг настройки частоты: Цифровое задание: 0,01 Гц. Аналоговое задание: 0,05 % от максимальной частоты
- Возможность торможения постоянным током: Начальная частота: 0–50 Гц. Время торможения: 0,1–60 с. Ток торможения: до 150 % от номинального тока
- Компенсация момента: Автоматический режим: до 100 %. Ручной режим: до 30 %
- Кривая U/f: Четыре типа: линейная характеристика, самонастраивающаяся характеристика, характеристика понижения момента (вторая зона регулирования от 1,1 до 2,0 мощности), квадратичная характеристика
- Кривые разгона и торможения: Два типа: линейная кривая, S-образная кривая разгона и торможения. Четыре набора времени разгона и торможения; шаг по времени 0,01 с, максимум – 650 с
- Автоматическая регулировка напряжения: Автоматическое поддержание постоянного выходного напряжения при колебаниях напряжения сети
- Автоматическая функция энергосбережения: Автоматическое ограничение тока во время работы для предотвращения аварий из-за перегрузки по току
- Стандартные функции: ПИД-регулирование, отслеживание скорости и автозапуск после отключения питания, пропуск резонансных частот, управление верхним и нижним пределами частоты, предустановленные скорости, RS-485, аналоговый выход, частотно-импульсный выход
- Входы задания частоты: Цифровое задание с панели оператора, потенциометр панели, аналоговый вход (напр./ток), задание по шине связи, задание предустановленных скоростей с помощью цифр. входов, основной и вспомогательный пост управления (переключение различными способами)
- Цифровые входы и выходы: 4 входа, 1 выход
- Источники команды СТАРТ: Панель оператора, цифровой вход, шина связи
- Сигналы входных команд: Старт, Стоп, Вперед/Реверс, Толчок, Мультискорости, Выбег, Сброс, Выбор ускор./замедл., Выбор поста задания, Внешняя авария
- Максимальная высота, м: 1000, при превышении — понижение характеристик 1 %/100 м
- Рабочая температура, °С: –10 ... +50. Снижение номинальных характеристик при превышении +40 °C. Максимально +60 ?C с пониженной нагрузкой
- Относительная влажность, %: 5–95 (без выпадения конденсата)
- Вибрации, g: 0,6 (5,9 м/c2) в вибродиапазоне 9–200 Гц
- Тепловые потери, Вт: 660
- Длина неэкранированного кабеля кабеля, м: 150
- Габариты ВхШхГ, мм: 342,5?170?183
- Реле: 1
