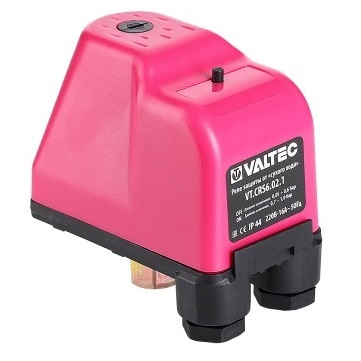

Реле защиты от «сухого» хода Valtec 220 В, 50 Гц, 1/4" (VT.CRS6.02.1)

Реле защиты от «сухого» хода Valtec VT.CRS6.02.1 предназначено для защиты электронасосов водоснабжения от работы при снижении давления воды ниже установленного настроечного значения. Значительное падение давления в системе, как правило, вызвано отсутствием воды в трубопроводах. В таких условиях («сухой ход») электронасосы перегреваются и быстро выходят из строя.

При последовательном включении реле давления Валтек VT.CRS5.02.1 и реле защиты от «сухого хода» достигается полная автоматизация и защита работы электронасоса системы водоснабжения.

Реле представляет собой двухконтактное коммутационное устройство, управляющее работой электронасоса водоснабжения.

При давлении в системе выше давления включения контакты реле находятся в замкнутом положении, по ним ток передаётся к насосу. При падении давления ниже настроечного значения давления выключения контакты размыкаются, останавливая насос.

Последующий запуск насоса возможен только после нажатия кнопки на корпусе реле. При этом давление в системе должно быть выше настроечного значения давления включения.

Обзор насосной автоматики Valtec

Габариты устройства

Указания по монтажу и электроподключениям

• Реле присоединяется к нагнетательной линии насоса (между насосом и первым водопотребляющим прибором).
• Все электромонтажные работы должны выполняться в соответствии с требованиями «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей».
• Подключение проводов к реле давления следует производить в соответствии с приведенной схемой. При подключении насоса с трёхфазным питанием, или однофазного насоса с коммутируемым током свыше 10А, насос следует подключать к реле давления через магнитный пускатель.
• Подключение реле к заземляющему проводнику обязательно.
• После установки, группа контактов реле разомкнута. Для запуска насоса необходимо нажать кнопку на корпусе реле.

Технические характеристики
