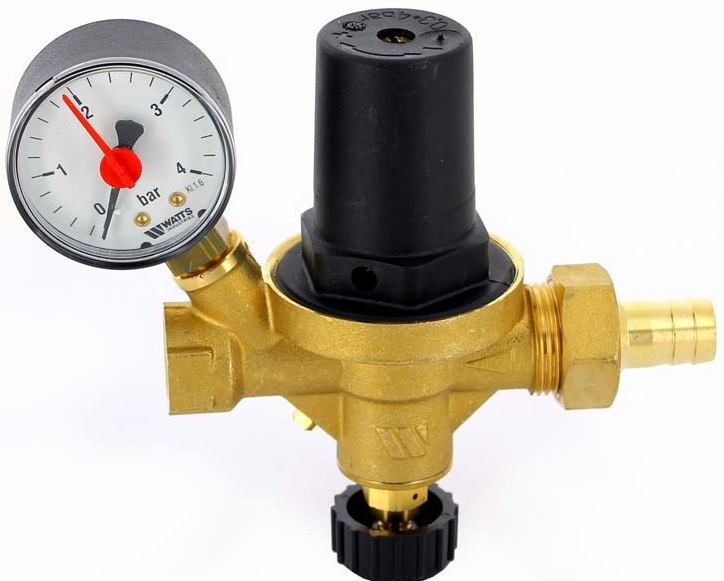

Подпиточный клапан Watts ALIMAT ALM D 1/2" BP с манометром 10004889 применяется для подпитки систем отопления и предотвращают повреждения, возможные из-за превышения давления при подпитке системы. Это достигается за счёт того, что подпитывающий поток прерывaется при достижении установленного максимального рабочего давления. Данный подпиточный клапан оснащён пластиковым колпачком, радиальным манометром 0-4 бара и штуцером для шланга 1/2" на входе.
Применение подпиточного клапана Watts Alimat ALM (арт. 10004889) делает подпитку закрытых систем отопления более простой, быстрой и безопасной. Встроенный обратный клапан предотвращает попадание теплоносителя в систему питьевой воды.
Габариты
Диаграмма расхода
Конструкция
| 1 - штуцер для подключения шланга 1/2"; |
Принцип работы
При понижении давления в системе падает также и давление в камере (10). Пружина (3), потеряв сопротивление, нажимает вниз на мембрану (5), соединённую со штоком. Клапан (4) открывается, пропуская воду. При повышении давления мембрана со штоком двигаются вверх, клапан закрывается, уменьшая проток до полного закрытия при достижении за клапаном (и в камере) предустановленного давления. Установка давления производится поворотом винта (2). При вращении в направлении "+" ;давление повышается, в направлении "-" ;– понижается.
Технические характеристики
| Производитель | Watts |
| Коллекция | Alimat |
| Модель | ALM |
| Артикул | 10004889 |
| Тип | подпиточный клапан |
| Назначение | поддержание давления при первом запуске системы отопления |
| Максимальное давление перед клапаном | 10 бар |
| Диапазон настройки | от 0,3 до 4 бар |
| Чувствительность | 0,2 бара |
| Температура в питающей системе | до +40°C |
| Размер подключения для шланга | 1/2" |
| Размер подключения на выходе | 1/2" с внутренней резьбой |
| Пропускная способность kvs | до 1,8 м3/час |
| Наличие манометра | да |
| Вид манометра | радиальный |
| Диаметр манометра | 63 мм |
| Диапазон измерения манометра | от 0 до 4 бар |
| Размер гнезда для манометра | 1/4" с внутренней резьбой |
| Материал корпуса | латунь MS 58 |
| Материал уплотнений | NBR |
| Материал колпачка | пластик |
| Страна-родина бренда | Германия |
| Страна производства | Германия |
| Официальная гарантия производителя | 1 год |
