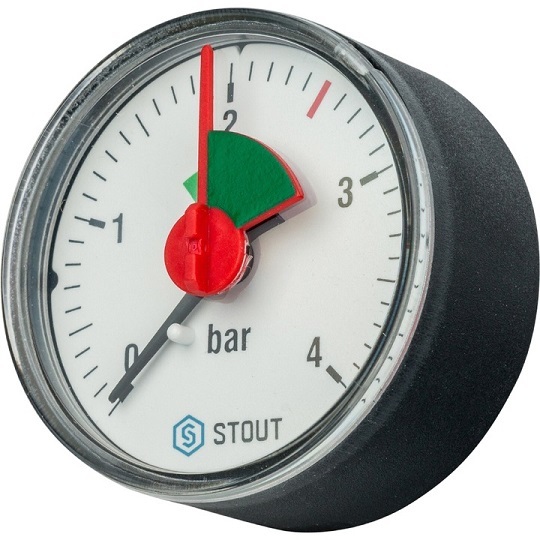

Манометр аксиальный Stout 1/4", 4 бара, 50 мм с указателем предела (SIM-0007-500408)

Аксиальный манометр Stout 1/4", 4 бара, 50 мм с указателем предела (SIM-0007-500408) предназначен для мониторинга давления рабочей среды в системах отопления, горячего и холодного водоснабжения, тепло- и холодоснабжения вентиляционных установок.

Принцип работы манометров Стаут

Внутренняя полость пружины манометра Stout соединена с измеряемой средой трубопровода через присоединительный патрубок. Упругая деформация пружины уравновешивается давлением измеряемой среды. При изменении давления пружина изгибается, её линейное движение с помощью передаточного механизма преобразуется в движение указывающей стрелки прибора. В корпус присоединительного штуцера встроен отсечной клапан. Он запирает выход измеряемой среды в случае демонтажа прибора.

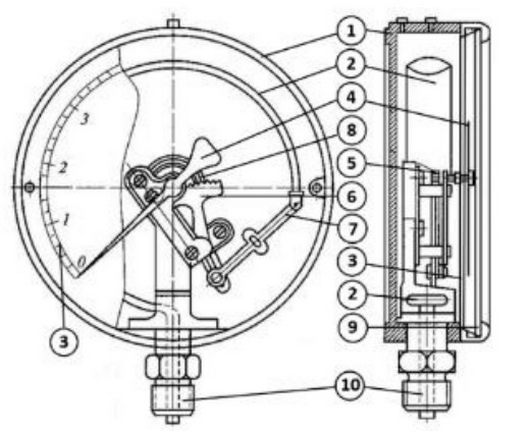

Конструкция и материалы манометра Stout SIM-0007

Указания по монтажу манометров Стаут

• Монтаж манометров Stout в трубопроводной системе следует производить в соответствии с требованиями (СП 30. 13330.2012, СП 60.13330.2016, СП 31-106-2002, СП 73.13330.2016).
• Монтаж манометров в трубопроводной системе должен выполняться квалифицированными специалистами.
• Манометры Stout должны эксплуатироваться при давлении и температуре, изложенных в настоящем паспорте.
• Манометры Стаут следует располагать в местах, доступных для визуализации и обслуживания.
• Манометр Stout вкручивается в бобышку, либо специальный 3-х ходовой кран в положении, удобном для наблюдения за показаниями прибора.
• Для уплотнения резьбы могут использоваться любые материалы, разрешённые (СП 73.13330.2016) «Внутренние санитарно-технические системы зданий».
• Закручивать манометр Стоут при монтаже следует только за шестигранную часть его штуцера, с использованием рожкового гаечного ключа, не допуская приложения каких-либо усилий к корпусу манометра.
• При монтаже и эксплуатации манометров Stout, применение рычажных газовых ключей категорически запрещено.
• После осуществления монтажа необходимо провести испытания на герметичность соединений с соблюдением правил «Внутренние санитарно-технические системы зданий» пункт 7.3.

Технические характеристики
