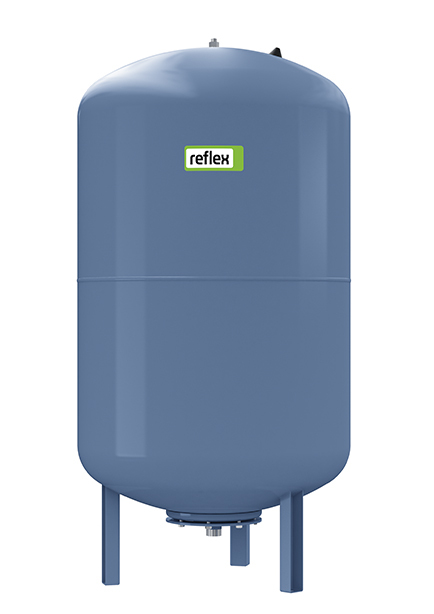

Гидроаккумулятор Reflex Refix DE 80 (7306500)

Гидроаккумулятор Reflex Refix DE 80 (7306500) предназначен для компенсации объёма и гидравлических ударов, для накопления воды или использования в качестве регулирующей ёмкости в системах питьевого водоснабжения, промышленного водоснабжения, в системах пожаротушения, с водонагревательными установками и гидропневматическими аккумуляторами. Идеально подходит для использования в системах водоснабжения с повышенными требованиями к коррозеустойчивости, например в контурах циркуляции рассола в насосных установках.

Корпус бака изготовлен из стали с прочным эпоксидным покрытием. Заменяемая мембрана выполнена в форме груши в соответствии с DIN EN 13831. Мембрана разделяет бак на две камеры: воздушную (полость между металлическим корпусом и мембраной) и водяную (внутренняя полость самой мембраны). Поверхности бака, контактирующие с водой, защищены от коррозии. Гидроаккумулятор Reflex Refix DE является непроточным.

Бак предназначен для напольного вертикального монтажа и снабжён ножками высотой 15,3 см. Подключение к системе расположено снизу бака и имеет размер 1" с наружной резьбой. В качестве рабочей среды допустимо использовать воду и растворы гликолей от 25% до 50% с температурой от -10°C до +70°C. Рабочее давление не должно превышать 10 бар. На заводе мембранный бак заполнен азотом с предварительным давлением 4 бара.

Мембранный бак для водоснабжения Reflex Refix DE 80 имеет объём 80 литров. Высота бака 745 см, диаметр 480 см. Весит изделие 14 кг.

Указания по монтажу

• Запрещается вносить изменения в конструкцию и принципфункционирования баков Refix,например, проводить сварочные работы или механическидеформировать бак.
• При замене деталей необходимоиспользовать только оригинальные запасные детали отизготовителя.
• Баки Refix DE не пригодны для масла и для токсичных сред.
• Установка должна производиться в отапливаемом помещениитаким образом, чтобы обеспечивалась возможность осмотрасо всех сторон, газовый зарядный клапан, запорная и сливнаяарматура с защитой со стороны подачи воды оставались всвободном доступе, а заводская табличка была хорошо видна.
• Необходим безмоментный, безвибрационный монтаж Refix(без напряжения), недопустимо воздействие дополнительнойнагрузки, идущей от трубопроводов или оборудования.
• Запрещается на длительное время устанавливать нанавесное крепление мембраны пневматические выключатели ипредохранительные клапаны

Технические характеристики
