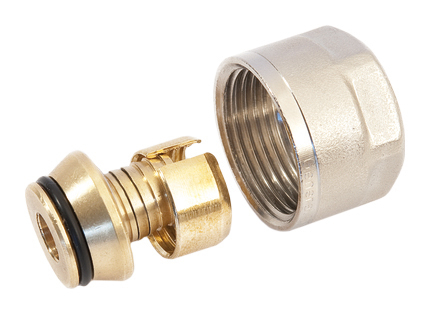

Фитинг компрессионный Stout для труб 20х2.8х3/4" для трубы серая PEX (SFC-0020-002028) является универсальным и используется в системах питьевого водоснабжения и отопления. Фитинг выполнен из высококачественной латуни по стандарту UNI EN 12165 (- CW617N - CuZn40Pb2:ЛС 59-1 Латунь водопроводная). Фитинг обеспечивают повышенную надёжность соединений системы, потому что имеют полный упорный буртик.
Конструкция
| 1 - уплотнительное кольцо; |
Фитинги SFC-0020 состоят из трёх элементов: штуцера (2) с коническим торцом, обжимного разрезного кольца (3) и накидной гайки (4). На штуцере имеются кольцевые углубления, а со стороны конуса надето уплотнительное кольцо (1). При накручивании гайки на выходной элемент соединяемого с трубой распределительного коллектора разрезное кольцо стягивается, обжимая трубу на штуцере фитинга.
Габариты
| A - 20 мм |
Указания по монтажу
- Компрессионные фитинги имеют разборное соединение, и поэтому должны размещаться в доступных для ревизии местах.
- Компрессионные фитинги замоноличивать в конструкции пола и стен строго запрещено.
- Монтаж фитинга производится обычным гаечным ключом с открытым зевом без применения специальных инструментов.
- Проверка соединений на герметичность осуществляется в течение 30 минут давлением воды в трубопроводе, в 1,5 раза превышающим рабочее, но не менее 6 бар. При обнаружении протечки следует осторожно подтянуть накидную гайку на 1/4 оборота.
Порядок монтажа
- Проверьте отсутствие дефектов на трубе и деталях фитинга, обращая особое внимание на сохранность конусной поверхности и уплотнительного кольца.
- Обрежьте трубу перпендикулярно её оси специальным инструментом.
- Наденьте накидную гайку на трубу резьбой в сторону её обрезанного конца.
- Наденьте обжимное кольцо на трубу.
- Вставьте штуцер в трубу до упора.
- Придвиньте обжимное кольцо к концу трубы.
- Приставьте трубу с фитингом к ответному штуцеру оборудования, например к выходу распределительного коллектора Stout, соблюдая их соосность.
Технические характеристики
| Производитель | Stout |
| Тип | резьбозажимное соединение |
| Коллекция | SFC |
| Серия | SFC-0020 |
| Артикул | SFC-0020-002028 |
| Размер трубы | 20х2,8 мм |
| Размер резьбового соединения | 3/4" |
| Номинальное давление (PN) | 10 бар |
| Рабочая температура | до +120°C |
| Область применения | системы отопления и водоснабжения |
| Назначение | для труб PEX (из сшитого полиэтилена) |
| Материал штуцера | латунь CW617N |
| Материал накидной гайки | хромированная латунь CW617N |
| Материал уплотнительного кольца | EPDM |
| Максимальная сила крутящего момента | 60 Н·м |
| Масса | 64 г |
| Страна-родина бренда | Италия |
| Страна производства | Италия |
| Официальная гарантия производителя | 5 лет |
