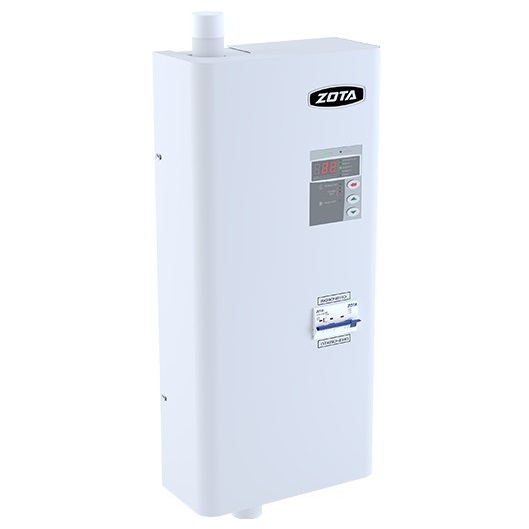

Электрический котёл Zota Lux 12

Электрический котёл Zota Lux 12 предназначен для обогрева жилых и производственных помещений, а также нагрева воды для технических целей.

Имеется опциональная возможность удалённого управления режимами работы электрокотла Zota Lux с помощью мобильного телефона через службу коротких сообщений (SMS), мобильного приложения (Zota Net) или сайт (control.zota.ru). Для этого необходимо дополнительно установить модуль GSM/GPRS или LAN, который приобретается отдельно.

Ключевые особенности электркотла Zota Lux 12

• напряжение сети: 220 или 380 Вольт
• диапазон регулировки по температуре теплоносителя от +30°C до +90°C.
• котёл устойчив к колебаниям напряжения в диапазоне +/- 10%
• низкотемпературные электрические ТЭНы выполнены из нержавеющей стали, и могут работать с теплоносителями
• небольшие габариты и вес, упрощенный доступ к блокам ТЭН;
• блоки ТЭН изготовлены из нержавеющей трубки диаметром 7,4 мм, их можно быстро заменить с помощью обычного ключа;
• применена система ротации силовых элементов и ТЭНов для увеличения их ресурса;
• все электронные блоки и датчики соединены разъемами, что облегчает доступ ко всем модулям котла и улучшает ремонтопригодность. Применение разъёмов различной конфигурации исключает возможность неправильного соединения проводов;
• встроенный хронотермостат с часами реального времени с возможностью подключения двухтарифного счетчика;
• погодозависимое регулирование с возможностью настройки параметров регулирования;
• устройство эталонной установки температуры с применением сверхточных датчиков и специальной схемы электронной коррекции;
• самодиагностика неисправностей с выводом информации на цифровой индикатор;
• звуковая сигнализация аварийных режимов;
• меню пользователя с возможностью сохранения индивидуальных настроек;
• датчики безопасности и комфорта: температуры теплоносителя, температуры воздуха в помещении, перегрева теплоносителя, уровня теплоносителя, уличной температуры;

Защитные функции

• Самодиагностика неисправностей
• Защита от перегрева
• Аварийное отключение нагрев
• Защита от «сухого хода»
• Защита от скачков напряжения

Область применения

Электроводонагреватель Zota Lux 12 необходимо использовать в системах с принудительной циркуляцией нагреваемого теплоносителя, что позволяет улучшить циркуляцию теплоносителя и повысить эффективность всей системы. Электрический котёл Zota Lux 12 можно использовать для нагрева теплоносителя в системах «тёплый пол». Запрещается установка электроводонагревателя в сетях, совмещенных с центральным отоплением без применения развязывающего теплообменника.

Условия эксплуатации котлов Zota Lux

• Рабочая температура окружающей среды от +1°С до +35°С;
• Относительная влажность до 80% при температуре +25°С;
• Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью и водяными парами;
• Температура транспортировки и хранения от -50°С до +40°С с относительной влажностью не более 80%;
• Общая жёсткость теплоносителя не более 2 мг.экв/дм3
• Кислотность pH теплоносителя в пределах 6,5-8,5 мг/л
• Рабочее положение в пространстве – вертикальное;
• Высота над уровнем моря не более 2000 м.

Комплектация котлов Zota Lux 12 кВт

• электрический котёл 12 кВт
• Датчик температуры воздуха - 2 шт.
• Кронштейн настенный
• Шуруп 3х20 с пластиковым дюбелем - 2 шт.
• Шуруп 6х50 с пластиковым дюбелем - шт.
• Дополнительный предохранитель БУ (2А)
• Дополнительный предохранитель насоса (4А)
• Прокладка для блока-ТЭН
• Технический паспорт изделия
• Упаковка

Конструкция электрокотла Зота Люкс

Электрический котёл Zota Lux состоит из корпуса (1) сварной конструкции с фланцами, патрубком входа теплоносителя (4) и патрубком выхода теплоносителя (5), имеющих резьбу G 1 1/4".

В верхней части корпуса установлен блок нагревательных элементов (6) и датчики температуры воды (9), перегрева (10) и уровня воды (11).

Корпус установлен на основании (2). Защитный кожух (3) выполнен из стального листа и служит для защиты обслуживающего персонала от ожогов и поражения электрическим током.

Кожух подвешен на основании при помощи механизма, который позволяет не снимая кожух с электроводонагревателя, открывать и закрывать его в направлении, указанном на рисунке.

направлении, указанном на Рис.1. При необходимости кожух можно легко снять с основания. Для этого необходимо отсоединить два разъёма от блока управления (7), установленного на передней стенке кожуха (3), и приподнять кожух до разъединения его с основанием. Установка кожуха производится в обратном порядке. В закрытом состоянии кожух фиксируется на основании с помощью четырех винтов.

Для ввода и закрепления силового питающего кабеля предназначен кабельный ввод (17), для ввода кабелей от насоса, датчиков температуры воздуха и внешнего термостата предназначены кабельные вводы (18).

Для присоединения циркуляционного насоса, датчика температуры воздуха в помещении и на улице, внешнего термостата имеются колодки (14). Циркуляционный насос подключен к питающей сети через предохранитель (13).

На основании (2) установлен силовой блок (8), который управляется от блока управления (7) и осуществляет подключение нагревательных элементов к сети переменного тока.

Электроводонагреватель крепится на стену с помощью кронштейна (19), входящего в комплект изделия.

Указания по монтажу

• При монтаже электроводонагревателя необходимо выдерживать минимальные расстояния до стен, пола и потолка, указанных на рисунке Расстояние необходимо соблюдать для удобства эксплуатации и сервисного обслуживания.
• Запрещается помещать электроводонагреватель в ниши, загораживающие крепежные элементы кожуха и препятствующие естественной вентиляции изделия. Электроводонагреватель должен размещаться на негорючем основании, использование дерева и пластмассы недопустимо.
